STK-5V / STK-6V

Geliştirilmiş STK-6V, sentetik çim saha sulama piyasasının benzersiz ve belirli gereksinimlerini fazlasıyla karşılamak üzere tasarlanan ilk ve tek uygun maliyetli entegre çözümdür. ST Sistemi, tüm sulama bileşenlerine üstten tam erişim özelliği ile yüzeyin bir bütün, oynanabilir ve güvenli kalmasını sağlarken bakımını da kolaylaştırır. Özel IBS Dolgulu Bariyer Sistemi; dolgulu çim saha, kısa dolgusuz çim saha, sentetik koşu parkuru ve beton içerisine kurulumlar dahil olmak üzere her arazi yüzeyi yapılandırmasına uyum sağlar. Dayanıklı ve güvenilir manifold; ağır hizmet tipi oluklu (Victaulic™ tipi) bağlantı parçalarıyla 80 mm'lik galvanize edilmiş döküm bileşenlere sahiptir. Ayrıca yavaş açılan, düşük basınçlı kayıplı kontrol vanası, izolasyon vanası, tahliye vanası, can suyu vanası ve güçlü, uzun mesafeli, dişli tahrik mekanizmalı ST-1600B rotorunu içerir.

ST-1600 ve isteğe bağlı yüksek hızlı ST-1600HS rotorları, uzun mesafe yetenekleri ekleyerek ST-90 ve STG-900 rotorlarını tamamlar. Atış mesafeleri geliştirilmiş bu rotorlar kısa atış mesafeli rotorların yetersiz kalabileceği Amerikan futbolu sahaları için idealdir. Futbol ve çim hokeyi gibi ekstra geniş arazi uygulamaları için daha da iyidirler. ST-1600 rotorları özellikle sentetik çim spor sahalarında kullanılmak üzere tasarlanmış olsa da; meralar, binicilik alanları, hayvanat bahçesi duvarları/çitleri, toz kontrolü ve hatta kritik olmayan sıradan doğal çim alanları için de mükemmel seçimdir. ST-1600 rotorları iki konfigürasyonda sunulmaktadır:

Bu, pop up ve tam daire özelliklerini bir rotorda sunan 5" (13 cm) pop up özelliğine sahip bir modeldir. Bu rotorun tüm dahili bileşenlerine, sentetik yüzeye zarar vermeden üstten erişilebilir. Hunter'ın ST-243642B kasasının içine veya bazen sulanacak sentetik alanın yanında bulunan doğal çime yerleştirmek için idealdir.

Bu yukarı doğru hareketli, yüksek hızlı model 8 bar çalışma basıncı ile 180° açı ayarında 65 saniyeye kadar dönüş sağlar. İstenildiğinde dönüş hızı, manuel hız ayarlama düğmesi kullanılarak yavaşlatılabilir.

Bu model, ayarlanabilir açı ve tam daire özelliklerine sahip kompakt ve dikkat çekmeyen yükselticiye monte edilebilen bir rotordur. Tüm sulama borularını ve donanımını sentetik yüzeyden uzak tutmanın tercih edildiği kurulumlar için idealdir. Yükselticiye monteli konfigürasyon mevcut sentetik spor sahalarında oyun yüzeyine zarar vermeden eski sulama tesisatına bağlamaya da olanak tanır. Yükselticiye monteli konfigürasyonlar genellikle güvenliği artırmak ve rotorun yüksek debili su akışına karşı koruma sağlamak için kot farkı olan yerlerde kullanılır.

Bu yükselticiye monte edilebilen yüksek hızlı model, 8 bar çalışma basıncı ile 180° açı ayarında 65 saniyeye kadar dönüş hızları sağlar. İstenildiğinde dönüş hızı, manuel hız ayarlama düğmesi kullanılarak yavaşlatılabilir.

ST Dolgulu Bariyer Sistemi

Benzersiz IBS kauçuk kaplama kiti, dolgu materyalini muhafaza etmek için rotorun pop up hareketi sırasında güvenli bir geçiş oluşturmak üzere dikey lastik bariyerler içerir. IBS ayrıca düz açık bir yüzey alanı oluşturmak üzere kırpılabilir.

ST Ayarlanabilir Askı Braketi



Bu braket, rotoru hazne içerisinde destekler ve mükemmel yüzey geçişi sağlamak üzere dikey yönlü ayarlamalar sağlar.

ST Manifold ve İzolasyon Vanası



35 bar, 350 kPa çalışma basıncında bu 3" (80 mm) boyutunda galvanize edilmiş döküm asamble; Victaulic™ tipi oluklu bağlantılar, kelebek kelebek izolasyon vanası, can suyu vanası için bir bağlantı noktası ve 1" (25 mm) boyutunda pirinç tahliye vanası içerir.

ST Düşük Kayıplı, Yavaş Açılan Vana

ST-V30-KV: STK-6V için ağır hizmet tipi kontrol vanası.

Vana: 3" (80 mm) Oluklu Vic Tipi

AÇILMA HIZI: ST-NDL-K, ST-V30-KV açılma hızını düzenler/yavaşlatır

BASINÇ KAYBI: Ultra Düşük (0,15 bar, 65,0 m3/sa hızında 15 kPa; 1082 l/dak)

MANUEL KONTROL: Uzaktan Açma-Kapama-Otomatik Seçici ve Solenoid (gösterilmemektedir)

ST Esnek Paslanmaz Giriş Hortumu



Paslanmaz çelik destek örgüsüne sahip 3" (80 mm) boyutundaki ultra esnek paslanmaz çelik, kıvrımlı hortum. Alt ana hattın, ST Manifold'un giriş bağlantısına az miktarda kaydırılabilmesini ve hizalanmasını sağlar.

ST H-BLOK MANİFOLD DESTEKLERİ



Ayarlanabilir destek stantları, geri dönüştürülmüş lastik kauçuğundan yapılma geniş bir kaplama alanı tabanı ile 50 mm'lik dikey olarak ayarlanabilen bir destek rayı (manifold altında iki adet gerekir) içerir.

Devam eden bakımın kolaylığı için tüm bileşenlere erişim



Rotor, can suyu vanası ve uzaktan açma kapama otomatik seçici manifold asamblesi için önceden delinmiş ağır hizmet tipi cam elyaf ve polimer yapı. ST-V30-KV vana kiti, uzakta bulunan bir Açma-Kapama Otomatik seçici ve solenoid manifold tertibatı içerir. Bu yararlı özellikler, manuel vana kontrol işlevlerini ve solenoid birleşim yerlerini kolay erişim için yüzey üzerine yaklaştırır.Can suyu vanaları, dökülen maddeleri ve suda çözünen boyaları temizlemek için kullanışlı bir su kaynağı sağlar. Entegre edilmiş hazne içi tasarımı, ekstra can suyu vanası gereksinimini ortadan kaldırır.

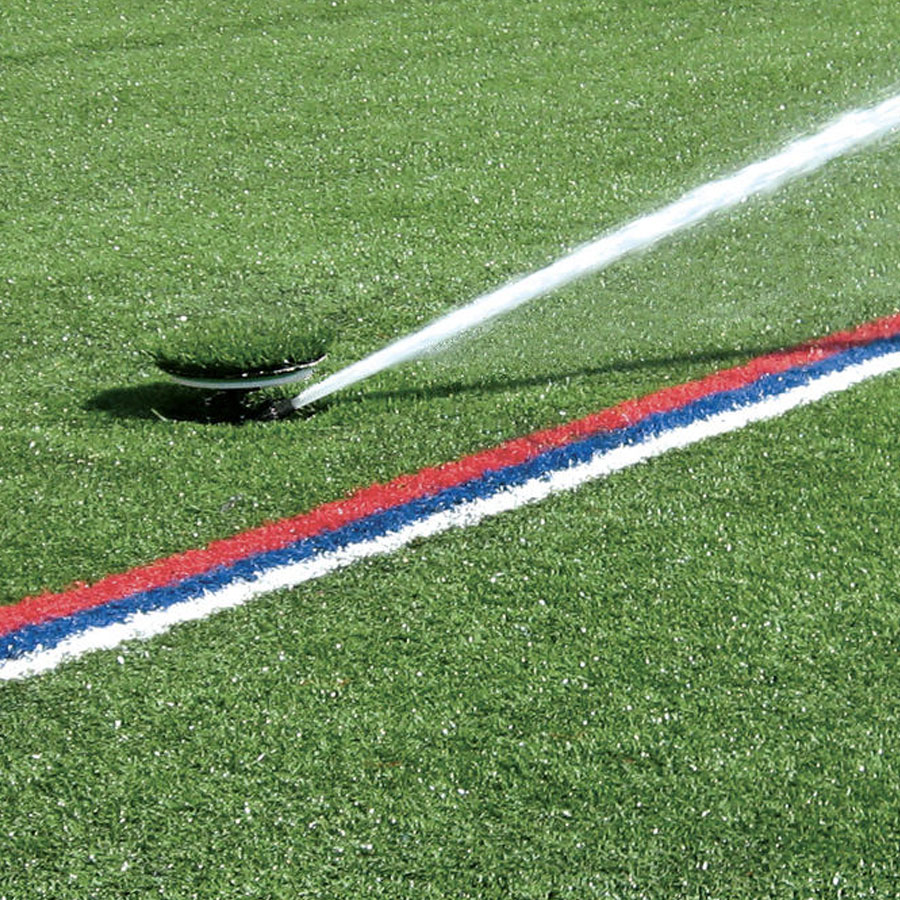

Çevresindeki sentetik yüzey ile mükemmel uyum sağlar

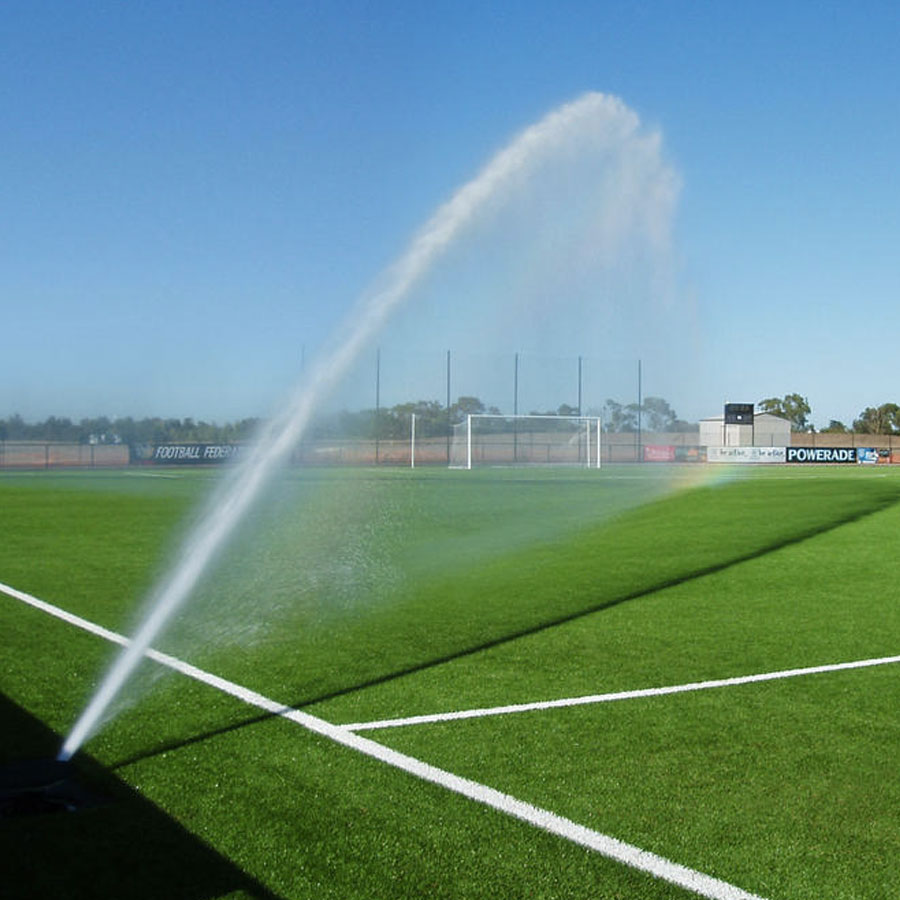

ST Rotorları özellikle sentetik çim spor sahalarını temizlemek ve serinletmek üzere tasarlansa da meralar, binicilik alanları, toz kontrolü ve hatta sıradan doğal çim alanları için de mükemmeldir.

Yarıçap: 32,5 - 50,3 m

Akış: 21,8 - 74,2 m3/sa; 364 - 1237 l/dak

Çalışma basıncı aralığı: 4,0 - 8,0 bar; 400 - 800 kPa

Yağdırma miktarı: Yaklaşık 60 mm/sa
